1030nm 200mW 100KHz DFB Butterfly Laser Diode

1030nm 200mW 100KHz DFB Butterfly Laser Diode er høyeffekt, smal linjebredde DFB sommerfuglpakke laserdiode, mye brukt som frøkilder for fiberlasere eller for presisjonsspektrale målinger.

Send forespørsel

produktbeskrivelse

1. Sammendrag:

1030nm 200mW 100KHz DFB Butterfly Laser Diode er høyeffekts, smal linjebredde DFB sommerfuglpakke laserdiode, mye brukt som frøkilder for fiberlasere eller for presisjonsspektrale målinger.

2. Funksjoner:

• 200mW Høy utgangseffekt;

• Under 100 kHz smal linjebredde;

• PM fiber Beyond 18dB High PER;

• 14PIN Butterfly-pakke;

• Intern termoelektrisk varmepumpe og monitorfotodiode;

• Feltprøvd høy pålitelighet.

Pålitelighet:Telcordia GR-468. RoHS

3. Applikasjoner:

• Seed source for lasere;

• Spektroskopi;

• Optisk sensing.

4. Absolutte maksimale vurderinger

Parameter	Symbol	Min.	Maks.	Enhet
LD Omvendt strøm	IR	-	2	V
LD Forward gjeldende	HVIS	-	500	mA
MPD Omvendt spenning	VMPD	-	20	V
Termoelektrisk kjølerspenning	VTEC	-	4.8	V
Termoelektrisk kjølerstrøm	ITEC	-	2.5	A
Driftskassetemperatur	TC	-45	70	℃
Lagringstemperatur	TSTG	-40	85	℃
Oppbevaringsfuktighet	-	5	85	%RH
Elektrostatisk utladning (ESD)	VESD	-	500	V
Blyloddetemperatur	STEMPE	-	260	℃
Blyloddetid	TID		10	sek

5. Elektro-optiske egenskaper (25 ℃ lasertemperatur):

Parameter	Symbol	Betingelse	Min.	Typ.	Maks.	Enhet
Senterbølgelengde	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Optisk utgangseffekt	PO	TL=25℃	-	200	-	mW
Terskelstrøm	ITH	TL=25℃	-	45	70	mA
Driftsspenning	VOP	POP= 200mW(CW)	-	-	2.5	V
Driftsstrøm	Iop	POP= 200mW(CW)	-	300	500	mA
Linjebredde	Δλ	-	-	30	100	KHz
Sidemodusundertrykkelsesforhold	SMSR	-	-	40	-	dB
Polarisasjonsutryddelsesforhold	ER	-	18	-	-	dB
Temp. bølgelengdekoeffisient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V forspenning	1	-	30	μA/mW
Termistormotstand	RTH	-	9.5	10	10.5	KΩ

6. Spesifikasjoner for optisk fiber:

Parametere	Beskrivelse
Fibertype	PM980
Pigtail type	900μm løst rør
Pigtail lengde	1,2±0,1m
Koblingstype	FC/APC

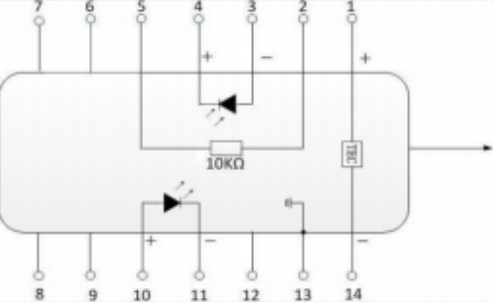

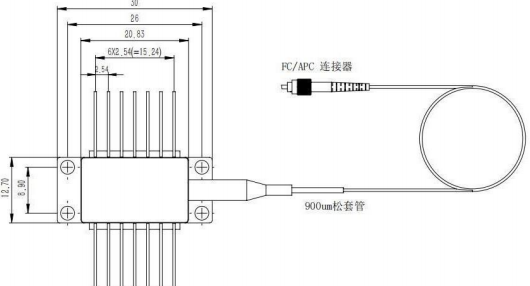

7. Pakketegning og PIN-UT-definisjon (Enhet:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Type 2

PIN-kode	Beskrivelse	PIN-kode	Beskrivelse
1	TEC(+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC
