1064nm 200mW DFB Butterfly Laser Diode

1064nm 200mW DFB Butterfly Laser Diode er en laser med smal linjebredde med en linjebredde på 100kHz og en utgangseffekt på opptil 200mW, som er mye brukt i fiberlaserfrøkilder og lidar.

Send forespørsel

produktbeskrivelse

1064nm 200mW DFB Butterfly Laser Diode er en laser med smal linjebredde med en linjebredde på 100kHz og en utgangseffekt på opptil 200mW, som er mye brukt i fiberlaserfrøkilder og lidar.

1064nm 200mW DFB Butterfly Laser Diode Features

200mW Høy utgangseffekt;

Felt bevist høy pålitelighet;

Hi1060 SM eller PM980-HP fiber pigtail;

14PIN sommerfuglpakke;

Intern termoelektrisk varmepumpe og monitor fotodiode;

Pålitelighet:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Applications:

Frøkilde for lasere;

Spektroskopi;

Optisk sensing.

Absolutte maksimale rangeringer

Parameter	Symbol	Min.	Maks.	Enhet
Maksimal driftsspenning	V	-	2.5	V
Maksimal driftsstrøm	I	-	500	mA
MPD Omvendt spenning	VMPD	-	20	V
Termoelektrisk kjølerspenning	VTEC	-	4.8	V
Termoelektrisk kjølerstrøm	ITEC	-	1.8	A
Driftskassetemperatur	TC	-20	60	℃
Lagringstemperatur	TSTG	-40	85	℃
Oppbevaringsfuktighet	-	5	85	%RH
Elektrostatisk utladning (ESD)	VESD	-	500	V
Blyloddetemperatur	STEMPE	-	260	℃
Blyloddetid	TID		10	sek

Elektro-optiske egenskaper (25 ℃ lasertemperatur):

Parameter	Symbol	Betingelse	Min.	Typ.	Maks.	Enhet
Senterbølgelengde	λc	TL=15~35℃ CW	1062	1064	1066	nm
Optisk utgangseffekt	PO	TL=25℃	-	200	-	mW
Terskelstrøm	ITH	TL=25℃	-	45	70	mA
Driftsspenning	VOP	IOP= 200mA(CW)	-	-	2.5	V
Driftsstrøm	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB spektral bredde	Δλ	-	-	0.03	-	nm

Sidemodusundertrykkelsesforhold	SMSR	-	-	40	-	dB
Polarisasjonsutryddelsesforhold	ER	-	18	-	-	dB
Temp. bølgelengdekoeffisient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V forspenning	1	-	30	μA/mW
Termistormotstand	RTH	-	9.5	10	10.5	KΩ

Optisk fiber spesifikasjoner:

Parametere	Beskrivelse
Fibertype	Hi1060 eller PM980
Pigtail type	900μm løst rør
Pigtail lengde	1,0±0,1m
Koblingstype	FC/APC

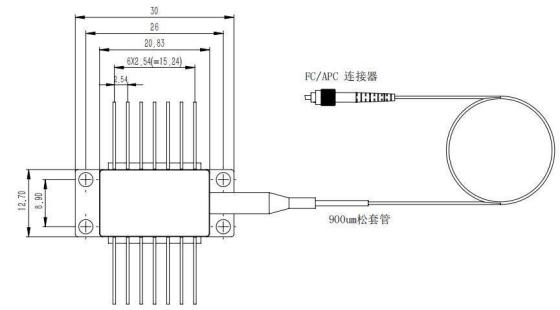

Pakketegning og PIN-UT-definisjon (Enhet:mm):

PIN-kode	Beskrivelse	PIN-kode	Beskrivelse
1	TEC(+)	14	TEC(–)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC	9	NC
7	NC	8	NC

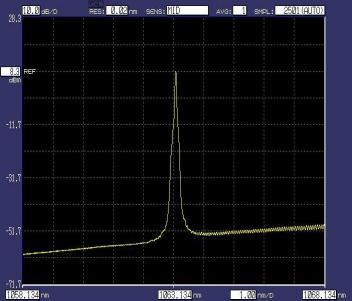

Typisk optisk spektrum

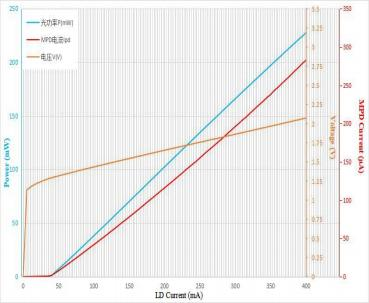

Spektrum (Pop=200mW,25℃) Lysstrøm-spenningskurver (25℃)

Bestillingsinformasjon:

BFLD	-XXXX	-X	XX	-XX	X
Laser type	Bølgelengde	Utgangseffekt	Fibertype	Kobling	PIN-UT
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN Type 2 tilpasset (10PIN)

F.eks.: BFLD-1060-2HSM-FA (bestillingsinformasjon: 1064nm DFB Butterfly-laserdiode med 200mW utgangseffekt, og SM Hi1060-fiber med FC/APC-kontakt, PIN-OUT er type 2).
