Oppdag den enestående ytelsen til Box Optronics' 980nm 10pin mini sommerfuglkjølte pumpelaserdiodemodul – din ultimate løsning for høyeffekts, bølgelengdestabil pumping i DWDM EDFA og langdistanse CATV-systemer. Konstruert med avansert FBG-stabilisering, låser denne hermetisk forseglede modulen utslipp nøyaktig ved 974nm eller 976nm, og leverer knekkfri utgang på opptil 600mW selv under varierende temperatur og drivstrøm. Dens integrerte TEC, termistor og monitordiode sikrer eksepsjonell sporingsfeil og strømstabilitet, mens den epoksyfrie 10-pinners sommerfuglpakken med SM/PM-fiber garanterer pålitelig, støyfri drift. Denne modulen er designet for systemintegratorer og nettverksingeniører som krever kompromissløs spektrumkontroll og høyest tilgjengelig effekt, og reduserer antall pumper, reduserer kjølekompleksiteten og forlenger forsterkerens levetid. Trust Box Optronics for Telcordia GR-468-samsvar og skreddersydd bølgelengdevalg – fordi hver milliwatt betyr noe i neste generasjons optiske nettverk. Bestill nå for å heve infrastrukturen din med velprøvd, feltklar pumpeteknologi som gir jevn ytelse fra -20°C til 75°C.

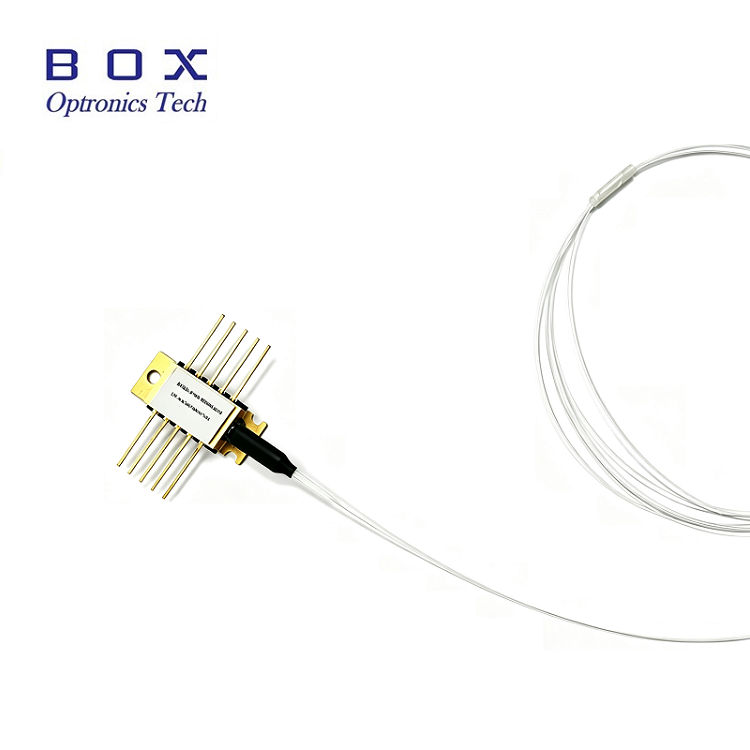

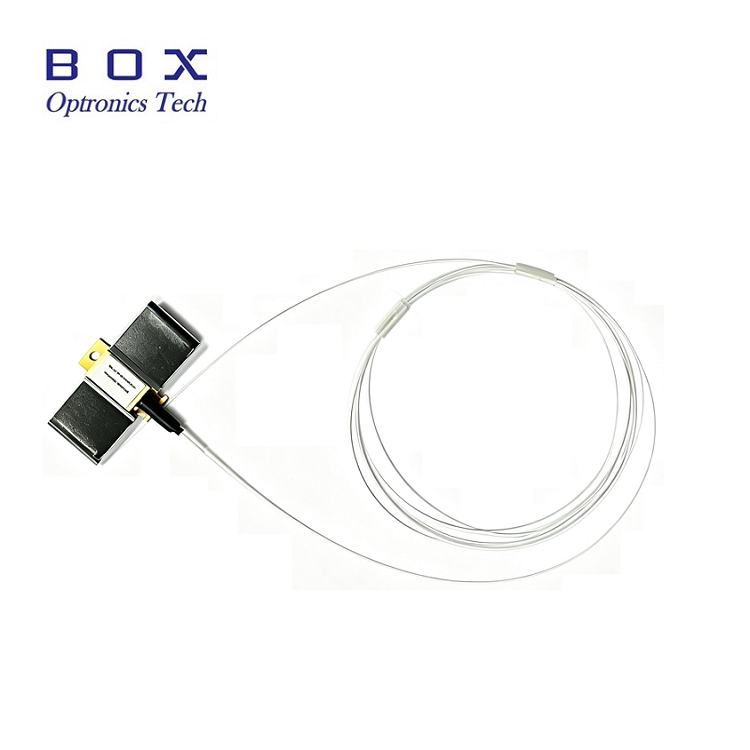

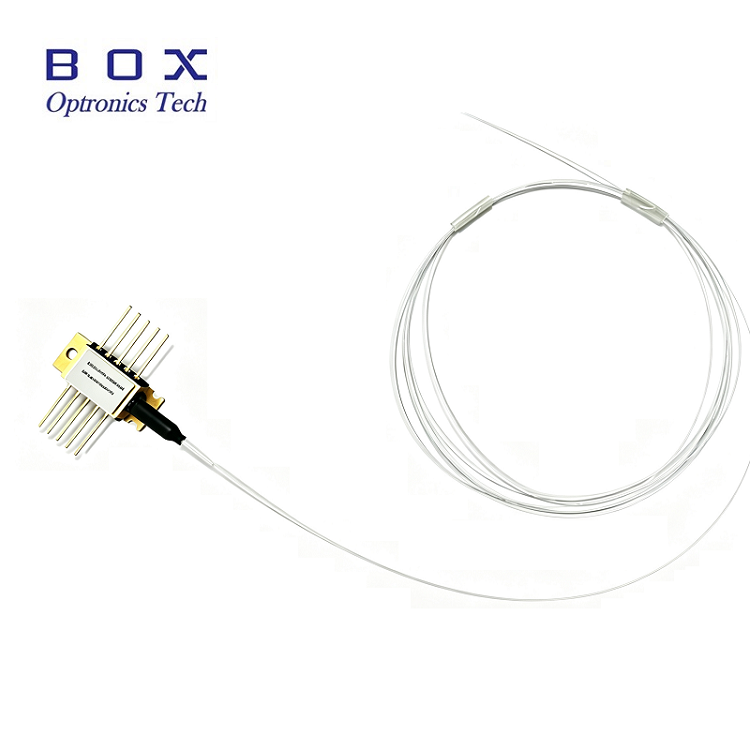

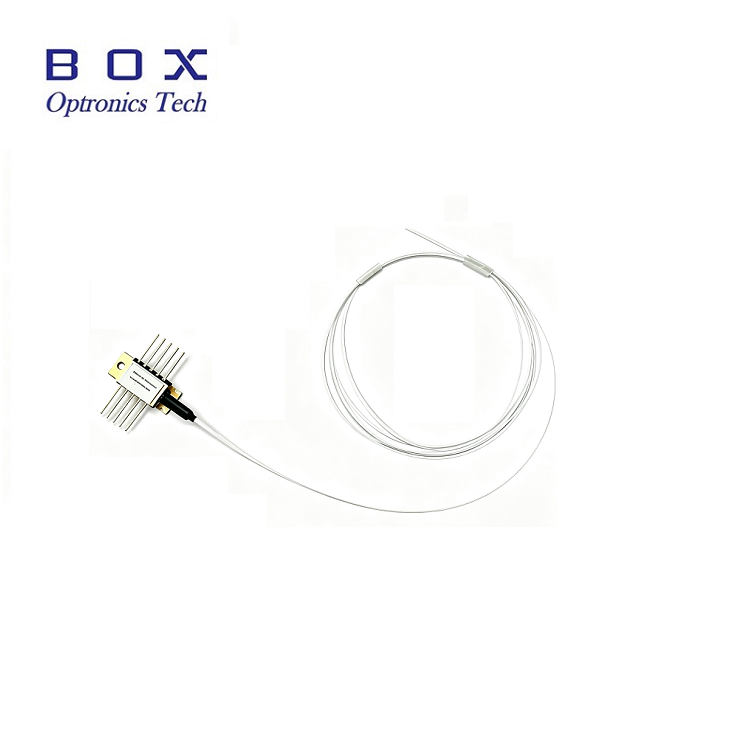

Den 980 nm 10-pins mini sommerfuglkjølte pumpelaserdiodemodulen er hermetisk forseglet i en epoksyfri og flussfri 10-pinners sommerfuglpakke og innebygd en termistor, termoelektrisk kjøler og monitordiode.
Den 980 nm 10-pinners mini-sommerfuglkjølte pumpelaserdiodemodulen bruker FBG stabilisering for å «låse» utslippsbølgelengden. Den gir et støyfritt smalbåndsspektrum, selv under endringer i temperatur, kjørestrøm og optisk tilbakemelding. Bølgelengdevalg er tilgjengelig for applikasjoner som krever den høyeste ytelsen i spektrumkontroll med de høyeste tilgjengelige effektene. Denne modulen oppfyller beskrevet i Telcord ia GR-468-CORE-kravet.
Knekfri driftseffekt 400mW eller 600mW;
10-PIN sommerfuglpakke med SM Hi1060 eller PM980 fiber;
Fiber Bragg gitterstabilisering, valg av bølgelengde tilgjengelig;
Integrert termoelektrisk kjøler, termistor og monitordiode.
Tett bølgelengdedelingsmultipleksing (DWDM) erbium-dopet fiberforsterkere (EDFA);
Redusert pumpetall EDFA-arkitekturer;
Svært langdistanse kabel-TV (CATV) trunks og svært høy node count distribusjon.
| Parameter | Symbol | Min. | Typ. | Maks. | Enhet | Notater |
| Driftskassetemperatur | TCASE | -20 | - | 75 | ℃ | - |
| Lagringstemperatur | TSTG | -40 | - | 85 | ℃ | 2000 timer |
| LD Forward gjeldende | HVIS | - | - | 1100 | mA | - |
| LD Omvendt strøm | IR | - | - | 10 | uA | - |
| LD Omvendt spenning | VR | - | - | 2 | V | - |
| PD Forward gjeldende | IPD | - | - | -10 | mA | - |
| PD Omvendt spenning | VPD | - | - | 20 | V | - |
| TEC gjeldende | ITEC | - | - | 2 | A | - |
| TEC spenning | VTEC | - | - | 3.0 | V | - |
| Fiberbøyeradius | - | 30 | - | - | mm | - |
| Relativ fuktighet | RH | 0 | - | 95 % | - | Ikke kondenserende |
| Blyloddetid | - | - | - | 10 | Sekund | 260 ℃ |
| Fiber aksial trekkkraft | - | - | - | 5 | N | - |
| Trekkkraft i fibersiden | - | - | - | 2.5 | N | - |
| Parametere | Symbol | Min. | Typ. | Maks. | Enhet | Notater |
| LD Terskelstrøm | ITH | 90 | 110 | mA | CW | |
| Utgangseffekt | PF | 400 | mW | Hvis(BOL)<900mA | ||
| 600 | Hvis(BOL)<1000mA | |||||
| LD Forward gjeldende | HVIS | 1200 | mA | PF=Nominell effekt | ||
| Knekfri kraft | PKINK | 700 | mW | >= 1,2*Nominell effekt | ||
| Knikfri strøm | IKINK | >= 1,2*Hvis(BOL) | mA | [ 1] | ||
| LD Fremspenning | VF | 2.5 | V | PF=Nominell effekt | ||
| Senterbølgelengde | λC | 973 | 974 | 975 | nm | Peak,PF=Nominell effekt |
| 975 | 976 | 977 | ||||
| Spenning av toppbølgelengde | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Spektrumbredde | △λ | 2 | nm | RMS@-13dB | ||
| Spektrumstabilitet | -0,5 | 0.5 | nm | PF=Nominell effekt,t=60s | ||
| Overvåk respons | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Nominell effekt | |
| Overvåk responsstabilitet | 20 % | @Alle driftstemperaturer | ||||
| Overvåk mørk strøm | ID | 50 | nA | VPD=5V | ||
| TEC gjeldende | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC spenning | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Modulært strømforbruk | P | 5 | W | TCASE=75℃ | ||
| Effektstabilitet >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Topp-til-topp, t=60s, DC til 50 kHz sampling, TC=25℃ | |||
| Sporingsfeil | TE | -0,5 | 0.5 | dB | TC=-5~75℃ ,Referert til [2] | |
| Termistormotstand | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25℃ |
| Termistor B konstant | BTH | 3900 | k | TSTG=25℃ | ||
Merknader:
[1] Kinkstrøm er definert som strømmen som avviket mellom lys kontra strømslop(dL/dI) fra en lineær tilpasning er over +/-50%,Pkink>= 1,2*Nominell effekt,Ikink>=If(BOL)*1,2
[2] Sporingsfeil er definert ved en gitt sakstemperatur, det er endringen i fibereffekt, ved en konstant monitorstrøm, i forhold til verdien målt ved tilfelle 25 ℃

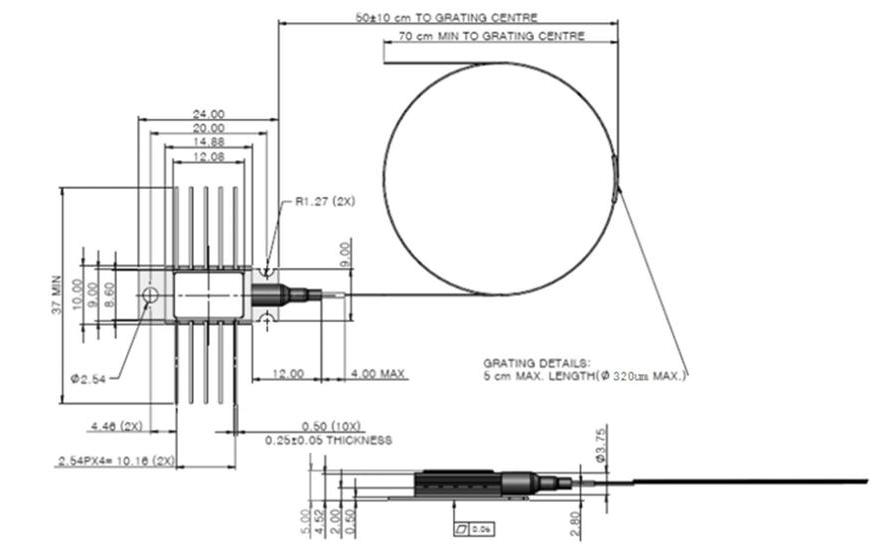

| Parametere | Beskrivelse |
| Fibertype | Hi1060 eller PM980 fiber |
| Pigtail type | Bar fiber |
| Pigtail lengde | 2,0±0,2m |
| Koblingstype | Uten |
| PIN-kode | Beskrivelse | PIN-kode | Beskrivelse |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistor | 9 | Case Ground |
| 3 | PDA-node | 8 | NC |
| 4 | PD katode | 7 | LD katode |
| 5 | Termistor | 6 | LD Anode |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Bølgelengde | Utgangseffekt | Fibertype | Pakke | Koblingstype | Løst rør |
| PumpLaser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM : EnkeltmodusPM : Polarisasjonsvedlikehold | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: Null | Null: Bar fiber 1: Løst rør |
