En fiberoptisk splitter, også kjent som en optisk splitter, er en passiv optisk enhet som brukes i FTTH (Fiber to the Home)-systemer for å dele et enkelt optisk fibersignal i to eller flere optiske utgangssignaler i henhold til et forhåndsbestemt forhold. For eksempel distribuerer en 1x4 optisk splitter det optiske signalet fra en fiber til fire fibre i et spesifikt forhold. I motsetning til bølgelengdedelingsmultiplekseren (WDM) i et WDM-system, som skiller optiske signaler med forskjellige bølgelengder inn i tilsvarende bølgelengdekanaler, fordeler en optisk splitter hele det optiske signalet over flere kanaler for overføring.

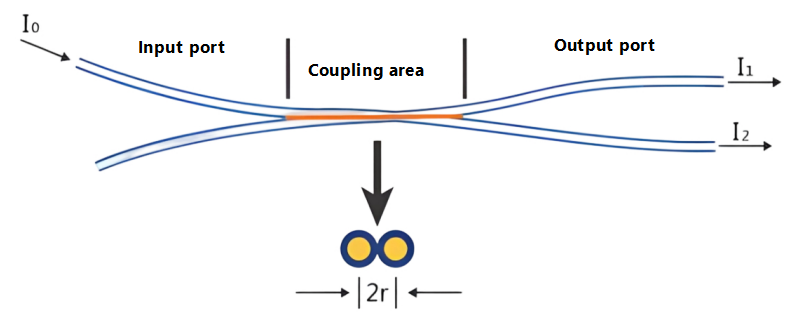

Ved overføring av optiske signaler i en enkeltmodusfiber er lysets energi ikke helt konsentrert i fiberkjernen; en liten mengde forplanter seg gjennom kledningen nær kjernen. Med andre ord, hvis kjernene til to fibre er nærme nok, kan modusfeltet til lyset som forplanter seg i den ene fiberen gå inn i den andre, slik at det optiske signalet kan forsterkes på nytt i begge fibrene. Ny tildeling.
Optiske splittere kan klassifiseres i to typer i henhold til deres driftsprinsipp: planar waveguide (PLC) optiske splittere og fused biconical tapered (FBT) optiske splittere; i henhold til deres portkonfigurasjon, kan de klassifiseres i: X-type (2x2) koblinger, Y-type (1x2) koblinger, stjerne (NxN, N>2) koblinger, tre (1xN, N>2) koblinger, etc.; i henhold til deres splittingsforhold, kan de klassifiseres i uensartet splitting og uniform splitting; en annen klassifiseringsmetode er basert på enkeltmodus (1310nm) og multimodus (850nm).

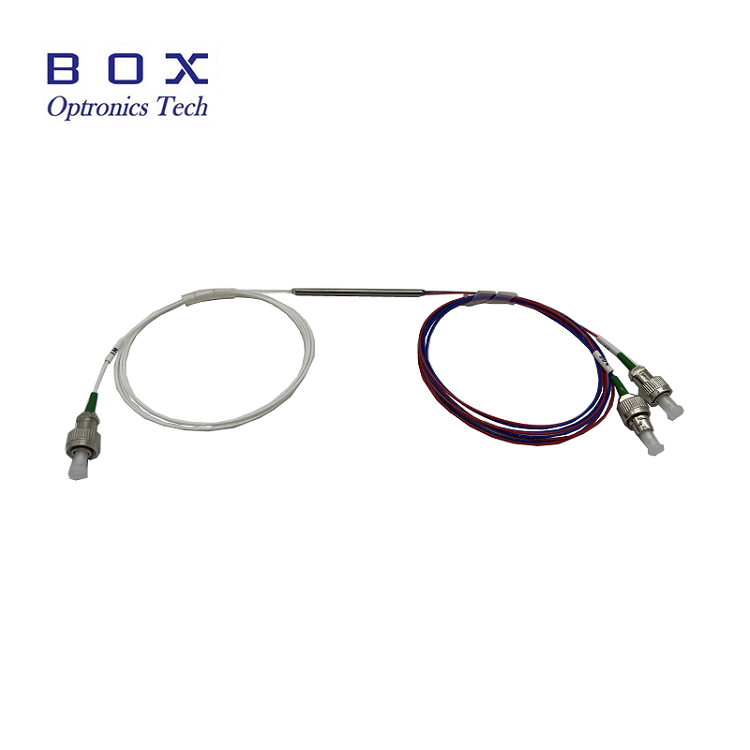

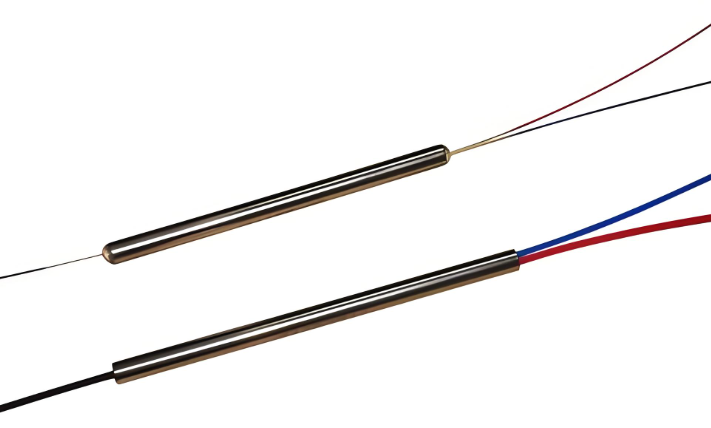

FBT optisk splitter... Kretsen er produsert ved hjelp av en tradisjonell konisk koplingsprosess. To eller flere optiske fibre, med deres belegg fjernet, buntes sammen og smeltes deretter ved høy temperatur på en avsmalningsmaskin mens de strekkes til begge sider. Splittingsforholdet overvåkes i sanntid. Når det ønskede spaltningsforholdet er oppnådd, avsluttes smelte- og strekkprosessen. Den ene enden beholder en fiber (resten er kuttet av) som inngang, mens den andre enden fungerer som en multi-output terminal. Ulike spaltningsforhold kan oppnås ved å kontrollere vinkelen på fibervridning og lengden på strekkingen. Til slutt herdes den koniske delen med lim på et kvartssubstrat og settes inn i et rustfritt stålrør.

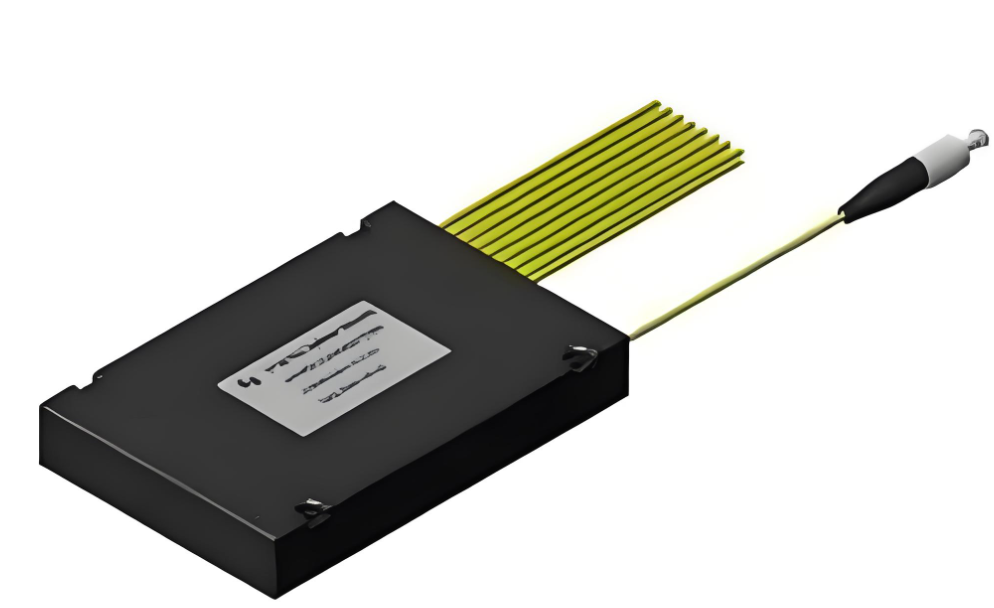

PLC Plane Wave PLC (Planar Lightwave Circuit) optiske splittere er integrerte bølgeledere optiske kraftfordelingsenheter basert på kvartssubstrater, fremstilt ved hjelp av halvlederprosesser (fotolitografi, etsing, utvikling, etc.). PLS splittere deler optiske signaler fra en enkelt optisk fiber til flere optiske fibre, og oppnår jevn fordeling av optisk energi. Det optiske bølgelederarrayet er plassert på den øvre overflaten av brikken, og integrerer splittingsfunksjonen på brikken; deretter kobles flerkanals fibermatriser til inngangs- og utgangsendene i begge ender av brikken og innkapsles.
FBT VS De viktigste fordelene med PLC FBT koniske splittere er enkel råvarebruk, relativt lave kostnader og mindre krevende utstyr og prosesskrav. Splittingsforholdet kan overvåkes i sanntid etter behov, noe som muliggjør fremstilling av ulik splittere. Ulempene er: for øyeblikket kan moden konisk teknologi bare produsere splittere opp til 1x4. For enheter som er større enn 1x4, kobles flere 1x2-enheter sammen og pakkes deretter i et splitterhus. FBT-splittere støtter bare tre bølgelengder: 850nm, 1310nm og 1550nm, noe som gjør dem inkompatible med andre bølgelengder.
Produktegenskapene til PLC splittere er: tap er ufølsomt for optisk bølgelengde, og oppfyller overføringskravene til forskjellige bølgelengder (1260~1650nm); enhetlig deling, distribusjon av signaler likt til brukere; kompakt struktur og liten størrelse; enkelt enhet... Enheten har et høyt antall splitterkanaler, og når over 64: høyere kostnad per kanal, og jo flere kanaler, desto større blir kostnadsfordelen. Ulempen er den høyere kostnaden sammenlignet med smeltede bikoniske, koniske splittere, spesielt i lavkanalssplittere.
Den optiske PLS-splitteren består av tre deler: en optisk splitterbrikke og fiberoptiske arrays koblet i begge ender. Disse tre komponentene må være nøyaktig på linje; deres design og montering spiller en avgjørende rolle for stabiliteten til PLS splitteren. Brikken bruker halvlederteknologi for å dyrke en splitterbølgeleder på et kvartssubstrat. Brikken har én inngang og N utgangsbølgeledere. Deretter kobles inngangs- og utgangsfiberoptiske arrays til begge ender av brikken, og et foringsrør er installert for å danne en optisk splitter med én inngang og N utganger.
PLC Splitter-brikker kan utformes som 1xN og 2xN, hvor N vanligvis er et multiplum av 2, for eksempel 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; og ujevnt fordelte splittere, som 1x3, 1x5, 1x9 osv. Med den økende etterspørselen etter FTTR (Fiber to the Room), vil bruken av ikke-jevnt fordelte kraftdelere bli stadig mer utbredt, og produksjonsprosessen vil bli mer utfordrende. PLS optiske splitterbrikker har fordeler som lav pris, høy pålitelighet, høy fleksibilitet og skalerbarhet, noe som gjør dem spesielt egnet for ulike applikasjonsscenarier som overføringssystemer, nettverksintegrasjon, bredbåndsaksess, fiberoptisk kommunikasjon og multimediatjenester.
Polarisasjonsvedlikeholdende PLC-splitter Den polarisasjonsvedlikeholdende PLS-splitteren innser hovedsakelig ... Mens polarisasjonstilstanden opprettholdes, er inngangseffekten jevnt delt, ved å bruke en enkanals polarisasjonsvedlikeholdende fiberarray som inngang og en flerkanals polarisasjonsvedlikeholdende fibermatrise som utgang. Polarisasjonen av den lineære polarimetriske bølgen som sendes ut i fiberen forblir uendret under forplantning, og det er liten eller ingen krysskobling mellom polarisasjonsmodi, og oppnår dermed polarisasjonsopprettholdende kobling og stråledeling. Vanligvis brukes PANDA-fiber. PLS optiske splittere brukes hovedsakelig i spesielle applikasjoner som krever polarisasjonsvedlikehold, for eksempel fiberoptiske sensorsystemer eller sammenhengende kommunikasjon.
Ytelsesindikatorene som påvirker optiske splittere inkluderer vanligvis:
Innsettingstap Innsettingstap (IL):Innsettingstap refererer til reduksjonen i optisk effekt ved en spesifisert utgangsport i forhold til den totale optiske inngangseffekten ved driftsbølgelengden til en PLS-splitter. Enkelt sagt er det dB-tapet for hver utgang i forhold til inngangen. Generelt, jo lavere innsettingstap, desto bedre ytelse har splitteren.
Returtap:Returtap refererer til forholdet i desibel mellom det reflekterte lyset (spredt lys som kontinuerlig overføres til inngangen) og inngangslyset ved den fiberoptiske forbindelsen. Høyere returtap er bedre for å redusere virkningen av reflektert lys på lyskilden og systemet.
Direktivitet:Direktivitet refererer til forholdet mellom den optiske utgangseffekten ved ikke-injeksjonslysenden og injeksjonslyseffekten (målt bølgelengde) på samme side av PLS-splitteren under normal drift.
Polarisasjonsavhengig tap:Polarisasjonsavhengig tap refererer til den maksimale endringen i optisk utgangseffekt ved hver utgangsport på PLS-splitteren når polarisasjonstilstanden til det overførte optiske signalet endres over hele polarisasjonstilstanden.
Isolering:Isolasjon refererer til evnen til en fiberoptisk splitter til å isolere optiske signaler i andre optiske baner fra en gitt optisk bane.
