Innenfor optisk kommunikasjon spiller Variable Optical Attenuator (VOA) en uunnværlig rolle. Som en nøkkelkomponent for optisk effektregulering garanterer VOA ikke bare stabil overføring av optiske signaler, men forbedrer også den generelle ytelsen til systemet.
En variabel optisk attenuator er en passiv optisk enhet designet for å oppnå kontrollerbar demping av optisk kraft. Den justerer energien til optiske signaler nøyaktig for å møte kravene til ulike applikasjonsscenarier. VOA er hovedsakelig delt inn i to kategorier: Mechanical Variable Optical Attenuators (MVOAs) og Electrical Variable Optical Attenuators (EVOAs). MVOA'er realiserer optisk effektdempning via manuell justering, mens EVOA'er endrer dempningsnivåer ved å bruke drivende elektriske signaler, og kan skryte av overlegen justeringsnøyaktighet og fleksibilitet.
VOA-er tar i bruk et bredt spekter av arbeidsmekanismer, hovedsakelig inkludert mekaniske, magneto-optiske, flytende krystaller, MEMS (Micro-Electro-Mechanical System), termo-optiske og akusto-optiske typer.
1. Mekanisk type: Den optiske kraften i lysbanen justeres ved å flytte lysblokkerende komponenter som ark eller kjegler. Denne designen har en enkel struktur, men relativt lav justeringsnøyaktighet og fleksibilitet.
2. Magneto-optisk type: Dempning av lysenergi realiseres ved å utnytte endringene i optiske egenskaper til stoffer under magnetiske felt, nemlig den magneto-optiske rotasjonseffekten. Denne typen gir høy presisjon og stabilitet, men kommer med en høyere kostnad.
3. Flytende krystalltype: Basert på dobbeltbrytningseffekten som oppstår fra brytningsindeksanisotropien til flytende krystaller, påføres et eksternt elektrisk felt for å reorientere flytende krystallmolekyler, og derved justere lystransmittansen. VOA-er med flytende krystall har rask responshastighet og bredt dempningsområde.
4. MEMS-type: Mikrospeil produsert med mikro-elektromekanisk teknologi vippes gjennom elektrostatisk kraft for å justere reflektert lysintensitet. MEMS VOA-er er preget av liten størrelse, lav vekt og høyt integreringsnivå.
5. Termo-optisk type: Dempningsnivåer moduleres via variasjoner i materialoptiske egenskaper (f.eks. brytningsindeks) under temperaturfelt. Termo-optiske VOA-er har en enkel struktur og lav pris, men lider likevel av lav responshastighet.
6. Akusto-optisk type: Ultralydbølger genererer periodisk belastning inne i akusto-optiske krystaller, som induserer periodiske svingninger i brytningsindeksen for å modulere lysstråler. Akusto-optiske VOA-er tilbyr rask innstillingshastighet og utmerket stabilitet.
VOA-er er utbredt innen optisk kommunikasjon, fiberoptisk sensing, optiske instrumenter og andre felt.
1. Optisk kommunikasjon: Balanser intensiteten til optiske signaler på tvers av forskjellige kanaler for å opprettholde konsistent signalkvalitet; Juster den optiske signalstyrken for å tilpasse seg varierende overføringsavstander og mottakers spesifikasjoner.
2. Fiberoptisk sensing: Simuler optiske signalintensiteter under forskjellige miljøforhold for å teste og verifisere systemytelse og pålitelighet.
3. Optiske instrumenter: Brukes på laserenheter, fotontellere, spektrometre, optiske mikroskoper og annet utstyr for å kontrollere optisk signalintensitet og fluks for nøyaktige måleresultater.
| Varer | Parametere | Enhet |
|---|---|---|
| Driftsbølgelengdeområde | O-bånd /C-bånd/L-bånd/Fullbånd/andre | nm |
| Dempningstype | Lys eller mørk | - |
| Dempningsområde | ≥15/20/30/40 | dB |
| Innsettingstap | ≤0,7 | dB |
| Dempningsoppløsning | Kontinuerlig | dB |
| Avkastningstap | ≥45 | dB |
| Fibertype | SMF-28e | - |
| Responstid (10–90 % optisk effekt) | ≤5 | ms |
| Kjørespenning | 5/6,5 | V |
| Drivkraft | ≤5 | mW |
| Polarisasjonsavhengig tap | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Bølgelengdeavhengig tap | ≤0,6@ 10dB, ≤1,0 @<20dB over 20nm spennvidde | dB |
| Maksimal optisk kraft | ≤500 | mW |
| Driftstemperatur | -0~+70 | °C |
| Lagringstemperatur | -40~+85 | °C |
| Koblingstype | Tilpasset | - |

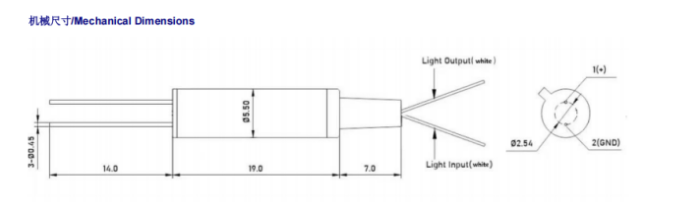

| Pakkestørrelse | Φ5,5xL19 | mm |
| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Type(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Bølgelengde (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Dempningsområde (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Opprinnelig tap (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Returtap (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Fibertype | SMF-28e | SMF-28e | SMF-28e | 50/125 eller 62,5/125 MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

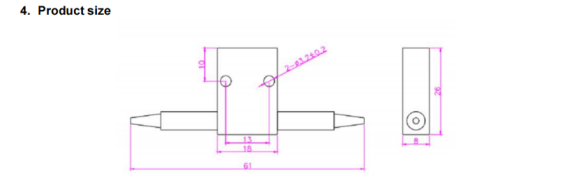

| Dimensjon (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Driftstemperatur (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Lagringstemperatur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
