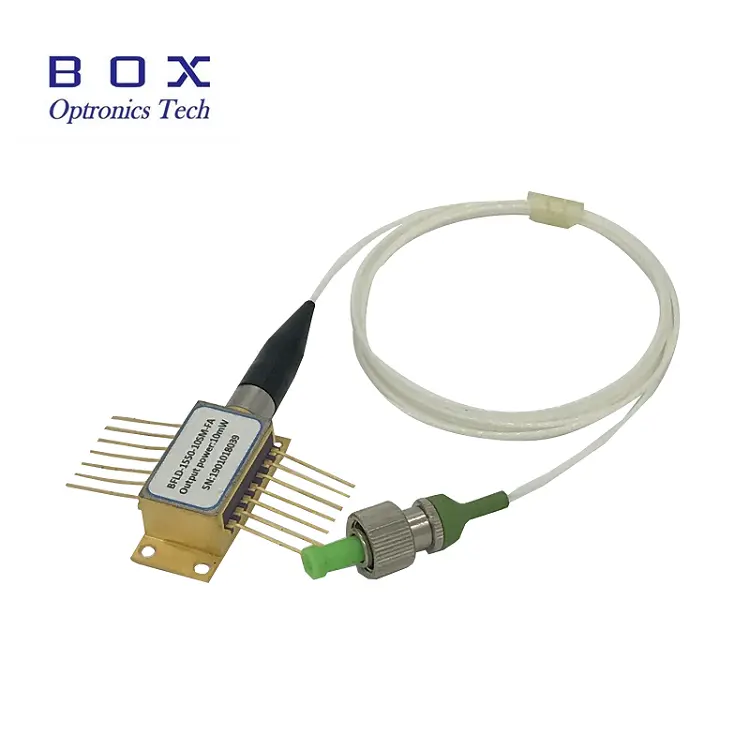

1532.68nm 10mW DFB Laser Diode for C2H2 acetylen deteksjonsmodul er en kostnadseffektiv, svært sammenhengende laserdiode. DFB laserdiodebrikken er pakket i en industristandard hermetisk forseglet 14PIN sommerfuglpakke med TEC, isolator og PD innebygd.
1532.68nm 10mW DFB Laser Diode for C2h2 acetylen deteksjonsmodul er en kostnadseffektiv, svært sammenhengende laserdiode. DFB laserdiodebrikken er pakket i en industristandard hermetisk forseglet 14PIN sommerfuglpakke med TEC, isolator og PD innebygd.
Høy ytelse, multiquantum well (MQW) distributed-feedback (DFB) laser;
Bransjestandard 14PIN sommerfuglpakke;
Innebygd TEC og optisk isolator.
Fiberoptiske sensorer;
Acetylen sensing;
Laserkilder.
| Parameter | Symbol | Betingelse | Min. | Typ. | Maks. | Enhet |
| Senterbølgelengde | λc | TL=15~35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optisk utgangseffekt | PO | - | 10 | - | - | mW |
| Terskelstrøm | ITH | - | - | - | 20 | mA |
| Driftsstrøm | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektral linjebredde | LW | - | - | 10 | MHz | |
| Laser fremoverspenning | VF | CW utgangseffekt 10mW | - | - | 2.5 | V |
| Overvåk mørk strøm | ID | - | - | - | 0.2 | uA |
| Side-modus undertrykkelsesforhold | SMSR | CW | 35 | 40 | - | V |
| Optisk isolasjon | - | 30 | - | - | dB | |
| Termistormotstand | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC gjeldende | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC spenning | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Bølgelengde temperatur koeffisient | Δλ/ΔT | TEC-temperatur ved 15℃ til 35℃ | - | 0.09 | - | nm/℃ |
| Bølgelengde strømkoeffisient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

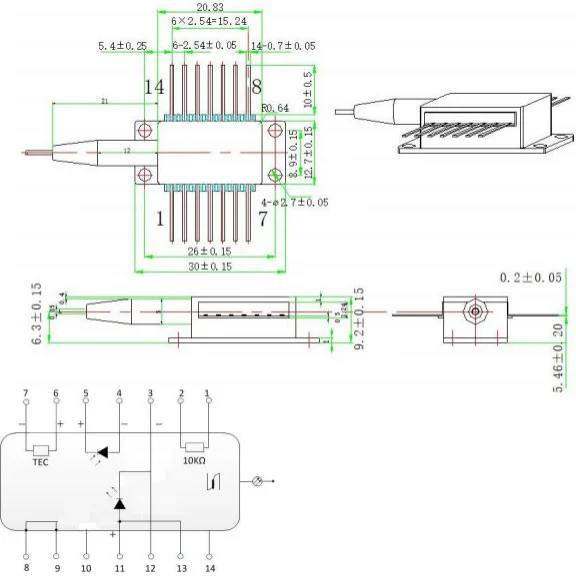

| PIN-kode | Beskrivelse | PIN-kode | Beskrivelse |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laseranode(+) |
| 3 | LD katode(-) | 12 | Laser katode(-) |
| 4 | PD-anode (+) | 11 | Laseranode(+) |
| 5 | PD katode(-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(– ) | 8 | Case Ground |

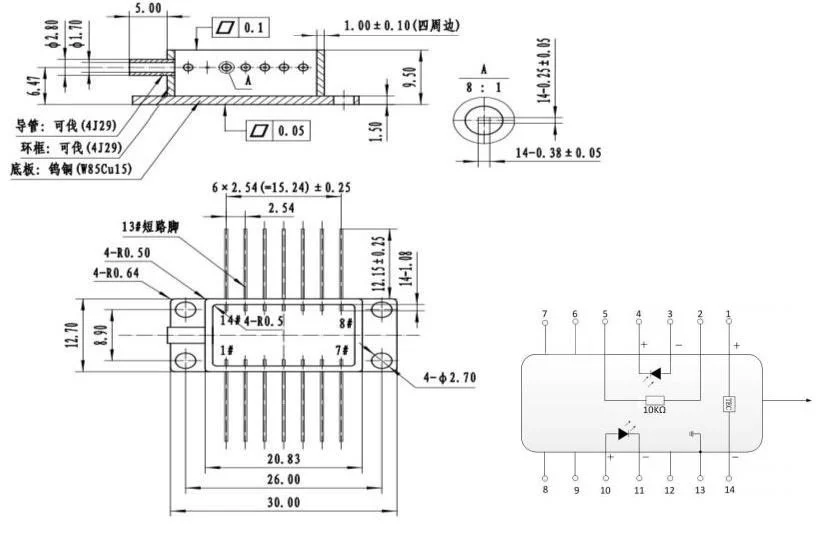

| PIN-kode | Beskrivelse | PIN-kode | Beskrivelse |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD Monitor Anode (-) | 12 | NC |
| 4 | PD monitor katode (+) | 11 | Laser katode (-) |
| 5 | Termistor | 10 | Laseranode (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Alle produkter er testet før utsendelse;
Alle produkter har 1-3 års garanti.(Etter at kvalitetsgarantiperioden begynte å belaste passende vedlikeholdsservicegebyr.)
Vi setter pris på virksomheten din og tilbyr en umiddelbar 7 dagers returrett. (7 dager etter mottak av varene);
Hvis varene du kjøper fra butikken vår ikke er av perfekt kvalitet, det vil si at de ikke fungerer elektronisk i henhold til produsentens spesifikasjoner, returnerer du dem til oss for erstatning eller refusjon;
Hvis varene er defekte, vennligst gi oss beskjed innen 3 dager etter levering;
Eventuelle varer må returneres i original tilstand for å kvalifisere for refusjon eller erstatning;
Kjøper er ansvarlig for alle fraktkostnader som påløper.
Spørsmål: Har du andre tilgjengelige bølgelengder?
A: Vi kan tilby C-bånd eller L-bånd bølgelengde.
Spørsmål: Kan den gjøre mer med strøm?
A: 20mW en er valgfri.
