FBG stabiliserte pumpelasere

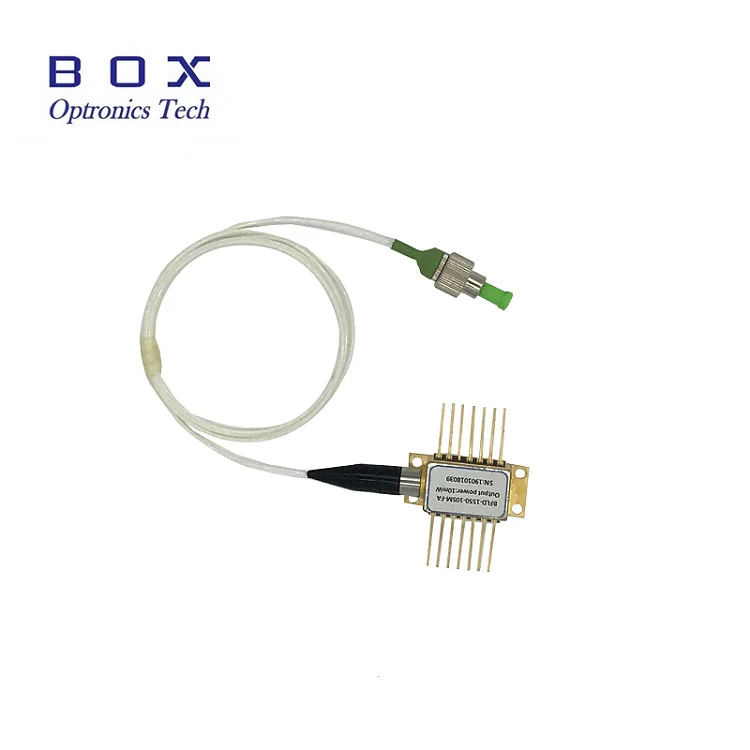

Box Optronics Fiber-Bragg-gitter FBG stabiliserte pumpelasere er kompakte laserdioder designet for bruk som pumpelasere. Sommerfuglpakkene inneholder en integrert termoelektrisk kjøler (TEC) og termistor. Området av fiberen merket med et par svarte bånd inneholder et gitter etset inn i fiberen, som fungerer som en Bragg-reflektor for å gi tilbakemelding til laseren. Den FBG-stabiliserte designen produserer en utgang som er spektralt utvidet av satellittmoduser. En FBG-stabilisert laser er ikke en enkelt longitudinell moduslaser; mens den er stabilisert når det gjelder frekvens, vil forsterkningskurven inneholde mange forskjellige moduser. I tillegg er disse Bragg-ristene relativt ufølsomme for temperatur (<0,02 nm/°C). Det skal bemerkes at for den SM-pigtailed laseren, kan stressindusert dobbeltrefingens på fiberen endre utgangsspekteret til laserdioden. På grunn av egenskapene til fiberen vil ikke PM-pigtailed lasere bli påvirket. Det har blitt mye brukt i DWDM, EDFA og CATV-systemer.

Box Optronics gir mange alternativer i FBG stabiliserte pumpelasere, vi har 974nm 976nm 200mW 400mW 600mW pumpe 14-PIN sommerfugllaserdiode med Hi1060 SM fiber eller PM fiber. en single mode fiber pigtail eller mellom 100 og 700 mW med en polarisasjonsvedlikeholdende fiber pigtail. Med en spektral båndbredde på <1 nm er de godt egnet for kjernepumping av Erbium-dopede fibre, slik som i Erbium-dopede fiberforsterkere, moduslåste oscillatorer og CW-lasere.

980nm FBG stabiliserte pumpelasere bruker en plan konstruksjon med brikke på underbærer. Høyeffektbrikken er hermetisk forseglet i en epoksyfri og flussfri 14-pins sommerfuglpakke og utstyrt med en termistor, termoelektrisk kjøler og monitordiode. 980nm pumpemodulen bruker FBG-stabilisering for å "låse" emisjonsbølgelengden. Den gir et støyfritt smalbåndsspektrum, selv under endringer i temperatur, drivstrøm og optisk tilbakemelding. Valg av bølgelengde er tilgjengelig for applikasjoner som krever den høyeste ytelsen innen spektrumkontroll med høyest tilgjengelig effekt. Denne modulen oppfyller kravene i Telcordia GR-468-CORE.
